Geleneksel spektrometrelerin ışığı bileşenlerine ayırmak için kullandığı prizma ve ızgara gibi hantal optik parçalar, bu cihazların taşınabilir teknolojilere entegrasyonunun önündeki en büyük engeldi. UC Davis ekibi, Advanced Photonics dergisinde yayımlanan çalışmalarında, optik yolu fiziksel olarak uzatmak yerine ‘hesaplamalı yeniden yapılandırma’ yöntemini kullanarak bu darboğazı aştı.
16 SENSÖR VE YAPAY ZEKA ENTEGRASYONU

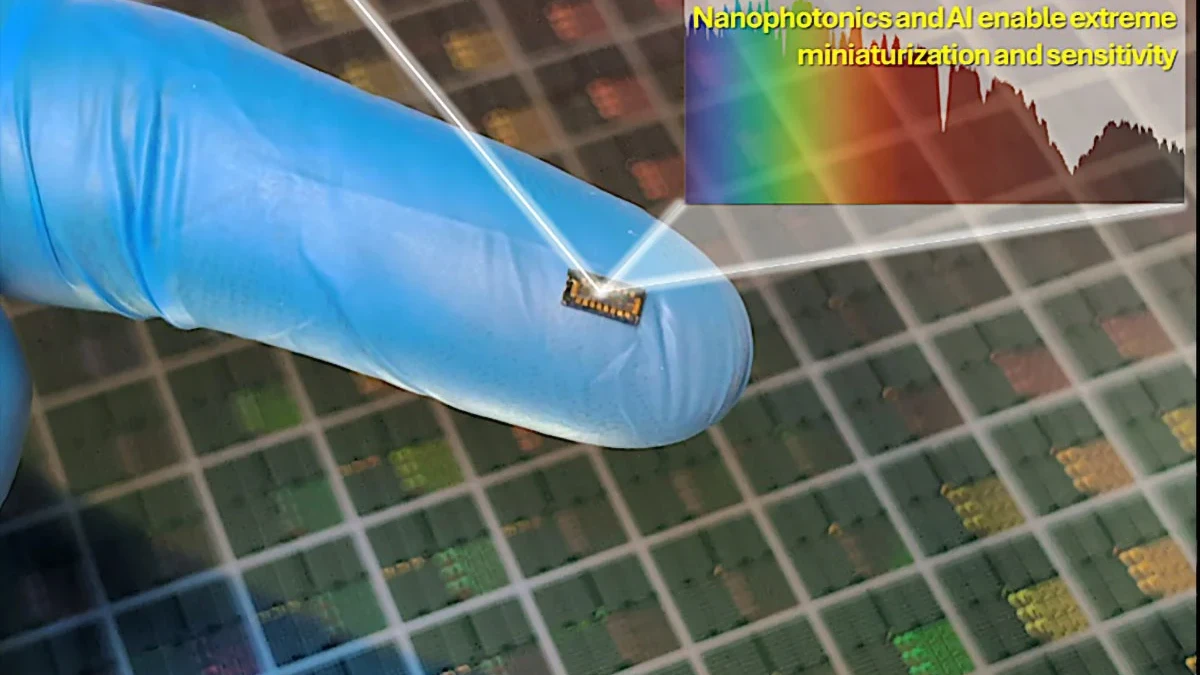

Yeni nesil tasarımın kalbinde, standart silikon üzerine inşa edilmiş sadece 16 dedektör bulunuyor. Sistem, ışığı fiziksel olarak bir spektruma ayrıştırmak yerine, her biri gelen ışığa farklı tepki veren bu dedektörler aracılığıyla örtüşen sinyalleri yakalıyor.
Bu noktada devreye giren ‘tamamen bağlantılı sinir ağı’ (fully connected neural network), dedektörlerden gelen karmaşık ve gürültülü verileri analiz ederek orijinal ışık spektrumunu yaklaşık 8 nm çözünürlükle yeniden oluşturuyor. Bu hibrit yapı, pahalı laboratuvar ekipmanlarının sunduğu hassasiyeti, seri üretime uygun düşük maliyetli bir mikroçip formuna sokuyor.
YAKIN KIZILÖTESİ (NIR) VE PTST TEKNOLOJİSİ

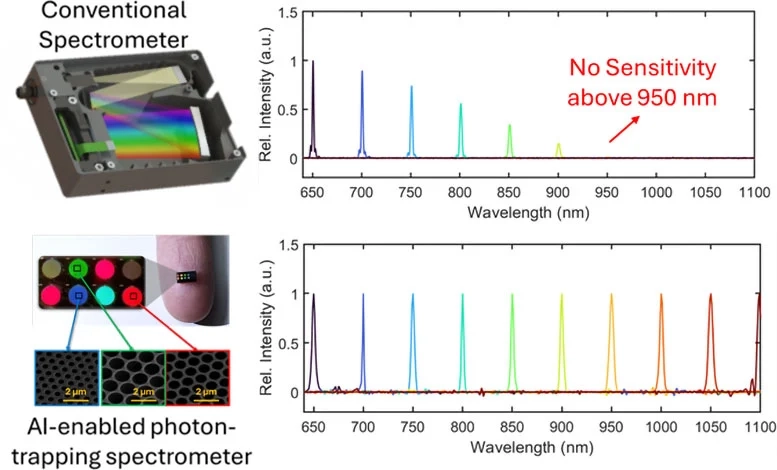

Silikon, görünür ışığı algılamada başarılı olsa da biyomedikal görüntüleme ve doku analizi için kritik olan yakın kızılötesi (NIR) aralığında verimsiz kalıyordu. Araştırmacılar, bu sorunu çözmek için silikon fotodiyotlara ‘foton yakalama yüzey dokuları’ (PTST) ekleyerek sistemin hassasiyet aralığını 1100 nm dalga boyuna kadar genişletti.
Masaüstü tipi geleneksel sistemlerin aksine hiçbir hareketli parça veya prizma içermeyen bu 0,4 mm²'lik cihaz, yüksek gürültü direnci sayesinde elektriksel parazitlerin yoğun olduğu zorlu endüstriyel ortamlarda bile kararlı bir performans sergiliyor. PTST teknolojisi, kızılötesi fotonların ince silikon katmanda saçılmasını sağlayarak emilim olasılığını artırıyor ve böylece doku içine nüfuz edebilen ışığın yüksek doğrulukla analiz edilmesine imkan tanıyor.
UYGULAMA ALANLARI VE PAZAR PROJEKSİYONU
Kompakt yapısı ve standart silikon üretim süreçlerine (CMOS) tam uyumu sayesinde bu teknoloji, şu sektörlerde yıkıcı yenilikler vaat ediyor:
Yapay zeka ile malzeme biliminin bu düzeydeki entegrasyonu, spektroskopiyi laboratuvar duvarlarından çıkarıp günlük yaşamın ve sanayi operasyonlarının merkezine taşımaya hazırlanıyor. 2026 yılı itibarıyla bu çiplerin, taşınabilir analiz cihazları pazarında standart belirleyici bir konuma yükselmesi öngörülüyor.
