Yarı iletken üretiminde en kritik aşamalardan biri, silikon plakalar üzerine nanometre ölçeğindeki devre yollarının işlendiği 'desenleme' sürecidir. Bu süreçte mühendisler, devre şemalarını korumak için 'sert maske' adı verilen katmanlar kullanır. Ancak çipler küçüldükçe ve 3 boyutlu mimariler karmaşıklaştıkça, silikon nitrür veya krom gibi geleneksel maske malzemeleri, kullanılan agresif plazma gazlarına karşı yetersiz kalarak bozulmaya başlıyor.
Nature Materials dergisinde yayımlanan çalışmaya göre, Prof. Dr. Saptarshi Das liderliğindeki ekip, atomik olarak ince iki boyutlu (2D) bir malzeme olan krom oksiklorürün (CrOCl), mevcut tüm endüstri standardı malzemelerden daha üstün bir performans sergilediğini kanıtladı.
LAZANYA YAPISIYLA GELEN KUSURSUZ KORUMA
Araştırma ekibinden Ziheng Chen, malzemenin başarısını katmanlı kristal yapısına bağlıyor. CrOCl, tabakalar halinde dizilmiş bir yapıya sahip olması nedeniyle 'lazanya'ya benzetiliyor. Plazma bombardımanı yüzeye çarptığında, malzeme anında kimyasal olarak pasifleşen bir koruyucu tabaka oluşturuyor. Bu 'pasivasyon tabakası', altındaki hassas desenleri aşınmaktan koruyarak çok daha derin ve dikey kazımalar yapılmasına imkân tanıyor.
TESADÜFEN GELEN KEŞİF
Keşfin hikâyesi ise oldukça ilginç bir deneysel tesadüfe dayanıyor. Ekip, başlangıçta tamamen farklı bir proje için bu malzemeyi aşındırmayı (kazımayı) denedi ancak malzemenin flor plazmasına karşı gösterdiği olağanüstü direnç nedeniyle başarısız oldular. Diğer 2D malzemelerin aksine kazınamayan bu direnç, araştırmacıları malzemenin 'sert maske' potansiyelini test etmeye yöneltti.
PÜRÜZSÜZ YÜZEY VE ESNEK ELEKTRONİK AVANTAJI
Geleneksel maskelerde plazma maruziyeti yüzeyi pürüzlü hale getirerek "mikro maskeleme" denilen hatalara yol açarken, krom oksiklorürde tam tersi bir etki gözlendi: Yüzey, plazma çarptıkça daha da pürüzsüzleşti. Bu pürüzsüzlük, 3D çip entegrasyonu için gereken nanometre hassasiyetindeki hizalamayı mümkün kılıyor.

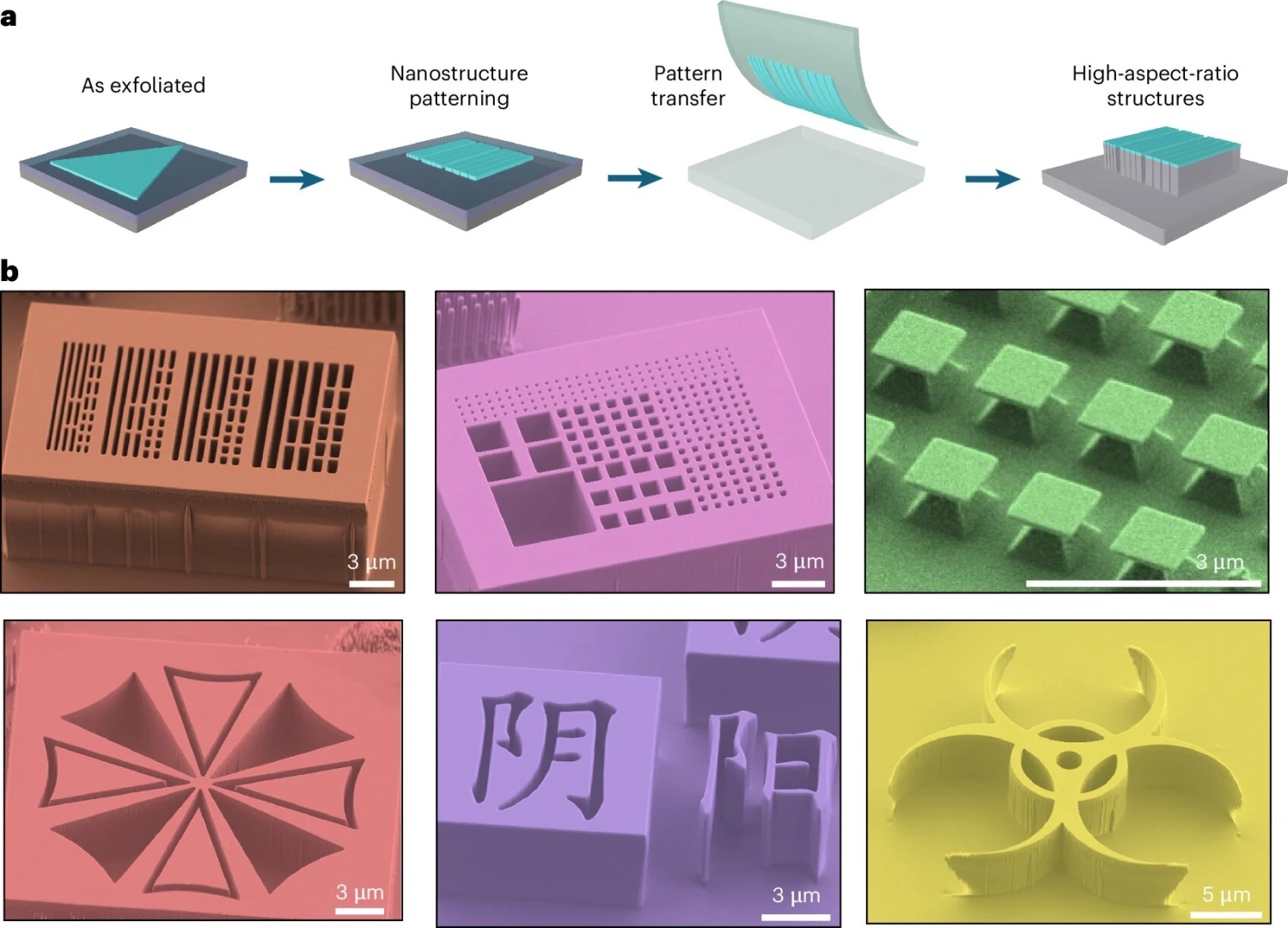

Ayrıca bu yeni nesil maskenin bir diğer stratejik avantajı ise "aktarılabilirlik". Sert maske, rijit bir alt tabaka üzerinde desenlendikten sonra esnek plastik veya cam gibi hassas yüzeylere taşınabiliyor. Bu özellik, giyilebilir teknolojiler ve özel sensör platformları için üretim kısıtlamalarını ortadan kaldırıyor.
TİCARİLEŞME YOLUNDA İLK ADIMLAR
Teknoloji dünyası için heyecan verici olsa da, bu yöntemin seri üretimde kullanılabilmesi için ölçeklendirme çalışmaları sürüyor. Mevcut testler küçük parçalar üzerinde başarılı sonuçlar verse de, endüstriyel kullanım için bu malzemenin inçlerce çaptaki silikon wafer'lar üzerinde homojen bir şekilde büyütülmesi gerekiyor.
Uzmanlar, bu adımın atılmasıyla birlikte üretim maliyetlerinin düşeceğini ve akıllı telefonlardan yapay zekâ sunucularına kadar tüm donanımların çok daha yüksek performanslı bir evreye geçeceğini öngörüyor.
